十八辊可逆式冷轧机
18-Hi-Re
十八辊可逆冷轧机工作辊较小，可轧制不锈钢等较硬材料。十八辊可逆式冷轧机不断完善，技术成熟应用。广泛应用于超薄、宽幅镀锌板,镀锡板的冷轧基材和不锈钢板带材的冷轧。
数量
十八辊可逆冷轧机机组
概述
十八辊可逆冷轧机机组进过不断的改进和完善，技术已经趋于成熟，广泛被应用于超薄宽幅镀锌板、镀锡板等基板冷轧和不锈钢板带材冷轧生产。市场要求的超薄宽幅带钢已经剪薄至0.1mm，常规四辊、六辊轧机无法达到厚度要求，而二十辊轧机前期投资和后期维护都昂贵。十八辊轧机非常适合这类产品生产，性价比高。
十八辊可逆冷轧机机组具有高速、稳定和成材率高等特点，生产不锈钢带材，最小可轧制厚度达0.25mm，速度800m/min。十八辊可逆冷轧机的中间辊有横移和弯辊控制板型功能。十八辊可逆冷轧机机组的吨钢能耗是传统冷轧设备的20%，性能达到国际领先水平。十八辊可逆冷轧机轧制范围广，可轧制的宽度有720mm、850mm、1150mm、1380mm、1450mm、1810mm、2250mm等；最大厚度可轧制到18mm。

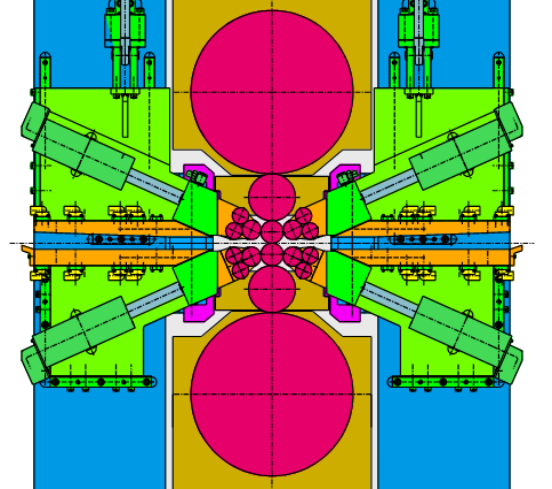

十八辊可逆冷轧机辊系模型
十八辊轧机由支撑辊、中间辊、工作辊以及分布在两侧的6个侧支撑辊组成。
十八辊可逆轧机机组由上卷小车、开卷机、开头矫直机、右卷取机、卸卷小车、机前装置、十八辊可逆冷轧机、升降盖板、换辊车、支撑辊换辊车、机后装置、左卷取机、助卷器等单机设备组成。

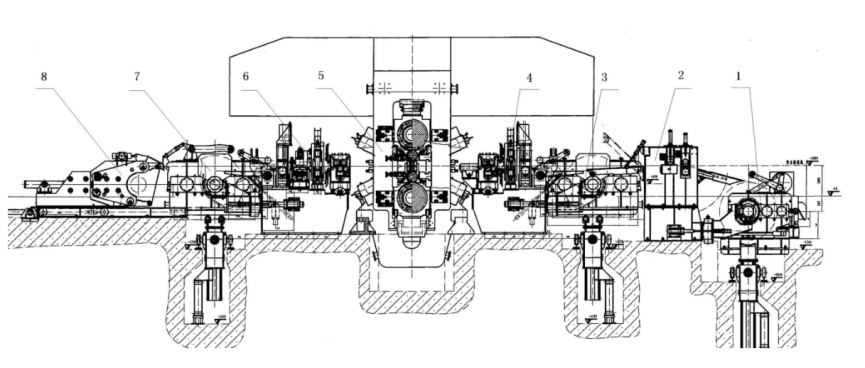

十八辊可逆冷轧机机组构成
1-开卷机2-开头矫直机3-机前卷取机4-机前装置5-十八辊可逆冷轧机6-机后装置7-机后卷取机8-助卷器

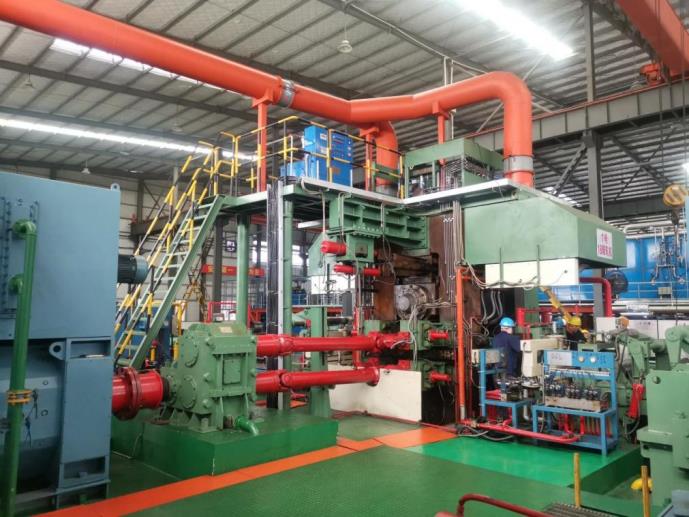

十八辊可逆冷轧机机组现场图
格林普斯科技掌握精密高速冷轧板带机组的核心技术，并与国内外一流的专业公司、高校、科研院所（如中国二重、中冶陕压、天传所、上海宝信软件、榆次油研、燕山大学、武汉科技大学、德国阿尔斯通等）进行长期战略合作。竭诚为客户提供十八辊可逆冷轧机组解决方案，一站式不锈钢、碳钢和有色金属带材冷轧工程的咨询、规划、设计、安装、调试、培训等工程总包及机械专业分包服务。欢迎来电来函咨询合作！
格林普斯科技主要提供金属板带轧制设备：多辊连轧机组、二十辊可逆冷轧机组、十八辊可逆冷轧机组、十四辊可逆冷轧机组、十二辊可逆冷轧机组、偏八辊、六辊可逆冷轧机组、四辊可逆冷轧机组等；板带处理线：连续退火线、推拉式酸洗线、拉矫机组、重卷机组、多辊辊硬态精密不锈钢矫直机组、平整机组、在线光整机、不锈钢带材修磨机等；硅钢生产技术咨询，硅钢生产线设备供货；碳钢、不锈钢等冷轧生产线的技术改造、技术咨询业务。
十八辊可逆轧机机组由上卷小车、开卷机、开头矫直机、右卷取机、卸卷小车、机前装置、十八辊可逆冷轧机、升降盖板、换辊车、支撑辊换辊车、机后装置、左卷取机、助卷器等单机设备组成。
概述
十八辊可逆冷轧机机组进过不断的改进和完善，技术已经趋于成熟，广泛被应用于超薄宽幅镀锌板、镀锡板等基板冷轧和不锈钢板带材冷轧生产。市场要求的超薄宽幅带钢已经剪薄至0.1mm，常规四辊、六辊轧机无法达到厚度要求，而二十辊轧机前期投资和后期维护都昂贵。十八辊轧机非常适合这类产品生产，性价比高。
十八辊可逆冷轧机机组具有高速、稳定和成材率高等特点，生产不锈钢带材，最小可轧制厚度达0.25mm，速度800m/min。十八辊可逆冷轧机的中间辊有横移和弯辊控制板型功能。十八辊可逆冷轧机机组的吨钢能耗是传统冷轧设备的20%，性能达到国际领先水平。十八辊可逆冷轧机轧制范围广，可轧制的宽度有720mm、850mm、1150mm、1380mm、1450mm、1810mm、2250mm等；最大厚度可轧制到18mm。
十八辊可逆冷轧机辊系模型
十八辊轧机由支撑辊、中间辊、工作辊以及分布在两侧的6个侧支撑辊组成。
- 十八辊轧机机组的组成及结构特点：
十八辊可逆轧机机组由上卷小车、开卷机、开头矫直机、右卷取机、卸卷小车、机前装置、十八辊可逆冷轧机、升降盖板、换辊车、支撑辊换辊车、机后装置、左卷取机、助卷器等单机设备组成。
十八辊可逆冷轧机机组构成
1-开卷机2-开头矫直机3-机前卷取机4-机前装置5-十八辊可逆冷轧机6-机后装置7-机后卷取机8-助卷器
- 十八辊冷轧机的优势：
- 道次压下量大且轧制力小，因此十八辊可逆冷轧机能耗低；
- 能生产极薄的带材和难轧的合金板带；
- 工作辊重量轻，使用高硬度的特殊合金材料制造；
- 工作辊重磨容易；
- 设置在工作辊与支撑辊之间的工作辊，具有一定锥度和可轴向调节，发挥了HC轧机板型控制的优点；随着带宽的不同，中间辊可适当进行轴向调整，使平辊部分位于带材边部内侧，消除了有害接触部分的影响，避免了产生工作辊过大的挠度，达到控制边波的目的，从而保证顺利的轧出具有良好板型质量的带材。
十八辊可逆冷轧机机组现场图
格林普斯科技掌握精密高速冷轧板带机组的核心技术，并与国内外一流的专业公司、高校、科研院所（如中国二重、中冶陕压、天传所、上海宝信软件、榆次油研、燕山大学、武汉科技大学、德国阿尔斯通等）进行长期战略合作。竭诚为客户提供十八辊可逆冷轧机组解决方案，一站式不锈钢、碳钢和有色金属带材冷轧工程的咨询、规划、设计、安装、调试、培训等工程总包及机械专业分包服务。欢迎来电来函咨询合作！
格林普斯科技主要提供金属板带轧制设备：多辊连轧机组、二十辊可逆冷轧机组、十八辊可逆冷轧机组、十四辊可逆冷轧机组、十二辊可逆冷轧机组、偏八辊、六辊可逆冷轧机组、四辊可逆冷轧机组等；板带处理线：连续退火线、推拉式酸洗线、拉矫机组、重卷机组、多辊辊硬态精密不锈钢矫直机组、平整机组、在线光整机、不锈钢带材修磨机等；硅钢生产技术咨询，硅钢生产线设备供货；碳钢、不锈钢等冷轧生产线的技术改造、技术咨询业务。
- 典型机组参考：1250mm十八辊可逆冷轧机机组
十八辊可逆轧机机组由上卷小车、开卷机、开头矫直机、右卷取机、卸卷小车、机前装置、十八辊可逆冷轧机、升降盖板、换辊车、支撑辊换辊车、机后装置、左卷取机、助卷器等单机设备组成。
- 1250mm十八辊可逆冷轧机机组的主要技术参数：
- 最大轧制压力：12000kN
- 最大轧制力矩：60kN.m
- 轧制速度：0~380~900m/min
- 最大穿带速度：0~30m/min
- 最大开卷速度：350m/min
- 最大卷取速度：950m/min
- 开卷张力：6-60kN
- 卷取张力：14-140kN
- 工作辊尺寸：φ170~φ140 X 1250mm
- 中间辊尺寸：φ370~φ345 X 1250mm
- 支撑辊尺寸：φ1000~φ900 X 1200mm
- 侧辊尺寸：φ168~φ165 X 1085mm
- 开卷机卷筒直径：φ520-508-460mm
- 卷取机卷筒直径：φ485-508mm
- 工作辊最大开口度：20mm
- 中间辊正/负弯辊力（单辊单侧）：320/200kN
- 中间辊横移量：200mm
- 液压传动系统压力：10MPa
- 平弯、横移系统压力：28MPa
- 压上系统压力：28MPa
- 工艺润滑流量：7500L/min
- 主轧机电机： DC 1250KW 4台
- 左右卷取机电机：DC 1250KW 4台
- 开卷机电机： DC 383KW 1台
- 机组设备装机总容量：直流10416KW
- 1250mm十八辊可逆冷轧机机组特点及装机水平
- 小直径工作辊加侧辊的可逆（HCS）轧制方式，保证轧制时轧辊刚度要求，同时满足极薄带材的轧制。
- 全液压压上，液压AGC自动控制。具有恒辊缝位置控制、恒压力控制、秒流量控制（当采用激光测速仪时）及轧辊调偏、厚度预控、监控功能等。液压AGC采用西门子TDC控制器及接口模块，满足系统的实时控制要求。
- 整个控制系统采用了计算机控制技术、全数字直流调速装置、分散的PLC机组工艺控制及远程通讯联网技术、人机界面（HMI）联成一体，统一设计各系统的接口关系，从而构成现代化轧机的整体自动化控制系统。
- 主操作台设有人机界面，完成轧机状态画面显示（轧制力、张力、电流、速度等主要工艺参数）及人工调整、轧制工艺参数设定、故障报警和打印报表。
- 上下中间辊单独传动，在一定范围内免除配辊要求。
- 中间辊具有正、负弯辊控制手段，并可单侧控制。
- 中间辊机液组合的串辊预设定。
- 轧制线标高阶梯加斜锲无级调整。
- 工作辊、中间辊快速换辊。
- 开卷机CPC自动对中，光电检测采用CCD产品。
- 中间辊、侧辊背辊、支撑辊轴承采用油气润滑，工作辊轴承干油润滑。
- 机组测厚仪采用国产X射线测厚仪：机前机后张力检测为ABB测张仪；机组速度测量采用进口激光测速仪，同时配置德国P+F编码器测速；接近开关选用德国SICK产品。
- 轧机电气系统具有过载保护功能，断带保护和紧急停车等安全保护措施；机组具有带尾自动减速、准确停车功能；卷取机具有圈数记忆、带长计算和钳口准确定位功能。
- 机组生产工艺连锁及故障报警采用TDC控制器，实现生产过程自动化及故障报警自动化。
- 液压传动系统液压泵及主要元件采用进口产品；AGC系统、弯辊及侧辊系统液压泵、主要元件及密封件采用进口产品。
- 工艺润滑系统设置磁过滤、搅拌装置、撇污装置及真空过滤装置。
- 开卷机、卷取机、主轧机等荷载繁重的重要驱动设备减速机的齿轮采用硬化齿面；芯轴采用合金锻钢；开卷机、收卷机带外支撑。
