多辊轧机冷轧技术概述（一）
多辊轧机冷轧技术概述（一）
冷轧钢带的轧制最初是在二辊、四辊轧机上进行的。随着科学技术和工业的发展，需要更薄的带材,原有的四辊轧机已经不能满足这一要求,因为四辊轧机的轧辊直径比较大,轧制时轧辊本身产生的弹性压扁值往往比所要轧制的带材厚度还要大。
轧辊的弹性压扁,在单位压力相同时,与轧辊直径成正比,当轧辊材质一定时,要减小轧辊的弹性压扁值，就必须缩小辊径；而轧辊辊径的减小，相应又会出现轧辊刚度不够的问题。为了解决这一对矛盾，便出现了既具有小的轧辊直径,同时又具有良好刚度的塔形支撑辊系的新型结构轧机——多辊轧机。

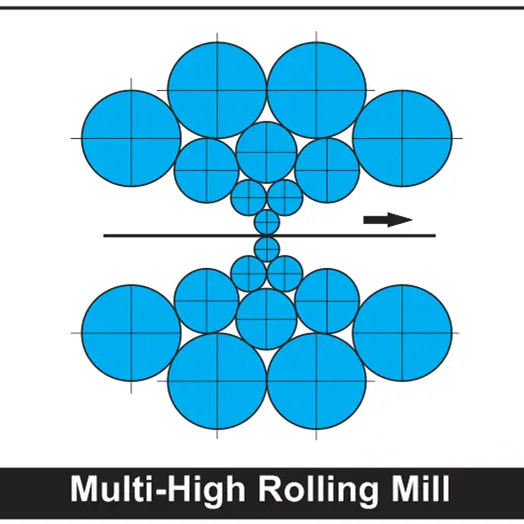

最初出现的多辊轧机是六辊轧机,接着发展为十二辊轧机、二十辊轧机。图1-1为六辊轧机、十二辊轧机、二十辊轧机的辊系配置示意图。为了获得厚度不大于0.001mm的极海带，还出现了工作辊直径为2mm 的二十六辊轧机，工作辊直径为 1.5mm的三十二辊轧机和三十六辊轧机，其辊系配置示于图 1-2。在多辊轧机的发展过程中还出现过一些复合式多辊轧机,其辊系配置示于图1-3,另外,还有诸如MKW(偏八辊)轧机、“z”(十八辊)轧机、CR(十二辊)轧机等形式的多辊轧机,其辊系配置示于图1-4,在诸多的多辊轧机类型中,以二+辊轧机发展得最为完善，使用得最多、最广泛。二十辊轧机亦有多种形式。.MKW 轧机和“Z轧机的辊系可以转换成四辊辊系，也可以将四辊轧机改造成 MEW轧机和“Z”轧机。

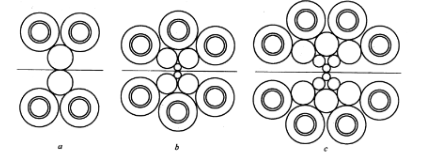

图1-1 六辊、十二辊、二十辊轧机辊系配置图a-六辊轧机； b-十二辊轧机；c-二十辊轧机

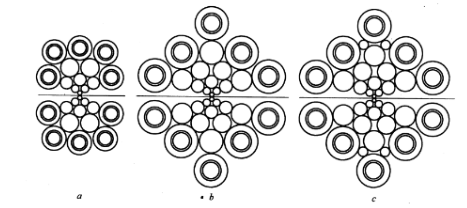

图 1-2 二十六辊、三十二辊、三十六辊轧机辊系配置图a-二十六辊轧机；b-三十二辊轧机；c-三十六辊轧机

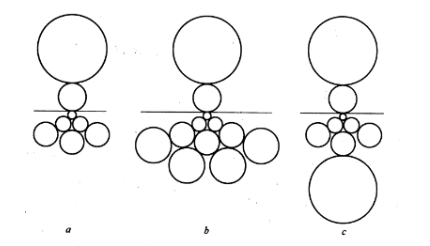

图1-3复合式多辊轧机辊系配置图八辊轧机；b-十二辊轧机；c-九辊轧机
图1-4 偏八辊、"Z”、CR轧机辊系配置图a-MKW轧机（偏八辊轧机）;b-双偏八辊轧机（十六辊轧机）;c-“2"轧机（十八辊轧机）；d-CR 轧机（十二辊轧机）图1-5 三十辊轧机辊系配置图
图1-5 三十辊轧机辊系配置图
20 世纪 80 年代初我国自行研制成功了三十辊轧机。图 1-5为该轧机的辊系配置图。轧机工作辊直径 2mm，背衬轴承直径 26mm，轧制金属及合金，轧制成品最大宽度 45mm，最小厚度 0.001mm。现已轧出 0.0008mm ×40mm 极薄钛带。
